APA-高精密強力鋼架沖床
企業單位
制造商
100-499人
3000萬
 點擊查看大圖 |
|
高鋼性機架設計，采用優質鋼板焊制，經過消除內應力工藝處理。
提高了整機精度的穩定性和可靠性。
傳動中心輿機器整體的中心一致，確保沖壓的精確、穩定。
技術參數：
| 名稱 | APA-25 | APA-35 | APA-45 | APA-60 | APA-80 | ||||||
| 型式 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | |
| 噸數 | Ton | 25 | 35 | 45 | 60 | 80 | |||||
| 沖力發生位置 | mm | 3.2 | 1.6 | 3.2 | 1.6 | 3.2 | 1.6 | 4 | 2 | 4 | 2 |
| 變速 | sprn | 60-140 | 130-200 | 40-120 | 110-180 | 40-100 | 100-150 | 35-90 | 80-120 | 35-80 | 80-120 |
| 定速 | s.p.m | 110 | 85 | 75 | 65 | 65 | |||||
| 行程 | mm | 60 | 30 | 70 | 40 | 80 | 50 | 120 | 60 | 150 | 70 |
| 最大閉合工作高度 | mm | 200 | 215 | 220 | 235 | 250 | 265 | 310 | 340 | 340 | 380 |
| 滑塊調整量 | mm | 50 | 55 | 60 | 75 | 80 | |||||
| 上工作臺尺寸 | mm | 300x220x50 | 360x250x50 | 400x300x60 | 500x360x70 | 560x420x70 | |||||
| 下工作臺尺寸 | mm | 680x300x70 | 800x400x70 | 850x440x80 | 900x500x80 | 1000x550x90 | |||||
| 模柄孔 | mm | ?38.1 | ?38.1 | ?38.1 | ?50 | ?50 | |||||
| 主電動機 | kw | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | |||||
| 滑塊調整機構 | HP | 手動 Manual operation | |||||||||
| 使用空氣壓力 | kg/cm2 | 6 | 6 | 6 | 6 | 6 | |||||
| 沖床精度 | GB(JIS) 一級 | ||||||||||
| 沖床(長x寬x高) | mm | 1280x850x2200 | 1380x900x2400 | 1600x950x2500 | 1600x1000x2800 | 1800x1180x2800 | |||||
| 模墊能力 | Ton | — | 2.3 | 2.3 | 3.6 | 3.6 | |||||
| 模墊行程長 | mm | — | 50 | 50 | 70 | 70 | |||||
| 模墊有效面積 | mm2 | — | 300x230 | 300x230 | 350x300 | 450x310 | |||||
| 名稱 | APA-110 | APA-125 | APA-160 | APA-200 | APA-260 | APA-315 | |||||||
| 型式 | V型 | H型 | v型 | H型 | v型 | H型 | V型 | H型 | V型 | H型 | v型 | H型 | |
| 噸數 | Ton | 110 | 125 | 160 | 200 | 260 | 315 | ||||||
| 沖力發生位置 | mm | 6 | 3 | 6 | 3 | 6 | 3 | 6 | 3 | 6 | 3 | 7 | 3.5 |
| 變速 | sprn | 30-60 | 60-90 | 30-60 | 60-90 | 20-50 | 40-70 | 20-50 | 40-70 | 20-50 | 50-70 | 20-40 | 40-50 |
| 定速 | s.p.m | 50 | 50 | 35 | 35 | 35 | 30 | ||||||
| 行程 | mm | 180 | 80 | 180 | 80 | 200 | 90 | 200 | 90 | 200 | 100 | 250 | 150 |
| 最大閉合工作高度 | mm | 360 | 410 | 360 | 410 | 400 | 450 | 450 | 500 | 460 | 510 | 500 | 550 |
| 滑塊調整量 | mm | 80 | 80 | 100 | 100 | 110 | 120 | ||||||
| 上工作臺尺寸 | mm | 650x470x80 | 650x470x80 | 700x550x90 | 850x630x90 | 950x700x90 | 1000x750x100 | ||||||
| 下工作臺尺寸 | mm | 1150x600x110 | 1150x600x110 | 1250x760x140 | 1350x820x150 | 1500x860x160 | 1600x900x180 | ||||||
| 模柄孔 | mm | ?50 | ?50 | ?65 | ?65 | ?65 | ?65 | ||||||
| 主電動機 | kw | 11 | 11 | 15 | 18 | 22 | 30 | ||||||
| 滑塊調整機構 | HP | 電動 Electric driving | |||||||||||
| 使用空氣壓力 | kg/cm2 | 6 | 6 | 6 | 6 | 6 | 6 | ||||||
| 沖床精度 | GB(JIS) 一級 | ||||||||||||
| 沖床(長x寬x高) | mm | 1900x1300x3200 | 1900x1300x3200 | 2300x1400x3650 | 2300x1500x3800 | 2615x1790x4075 | 2780x1850x4470 | ||||||
| 模墊能力 | Ton | 6.3 | 6.3 | 10 | 10 | 14 | 14 | ||||||
| 模墊行程長 | mm | 80 | 80 | 80 | 80 | 100 | 100 | ||||||
| 模墊有效面積 | mm2 | 500x350 | 500x350 | 650x420 | 650x420 | 710x480 | 810x480 | ||||||
標準/可選：
|
標準配置 -油壓式過載保護裝置 -手動式滑塊調整裝置(TP60及60以下) -電動式滑塊調整裝置(TP60以上) -機械式模高指示器(TP60及60以下) -電動式模高指示器(TP60以上) -滑塊及模具平衡裝置 -空氣源接頭 -二度落保護裝置 -噴風裝置 -維護工具及工具箱 -使用說明書 -變頻器 -電源插座 -防震腳 -7寸觸摸屏，電子凸輪 -角度顯示器 -噸位測量及保護裝置 -下死點檢測 -預裁預斷功能 |
選擇配置 -濕式離合器 -電動式黃油潤滑裝置 -氣壓模墊裝置 -腳踏開關 -快速換模裝置(舉模器、夾模器或移模器) -滑塊上部打料裝置 -誤送檢測裝置 -光電保護裝置 -觸摸屏控制系統 -自動送料裝置(送料機、料架、矯正機) -機械手 -模具照明裝置 |
 |
 |
|

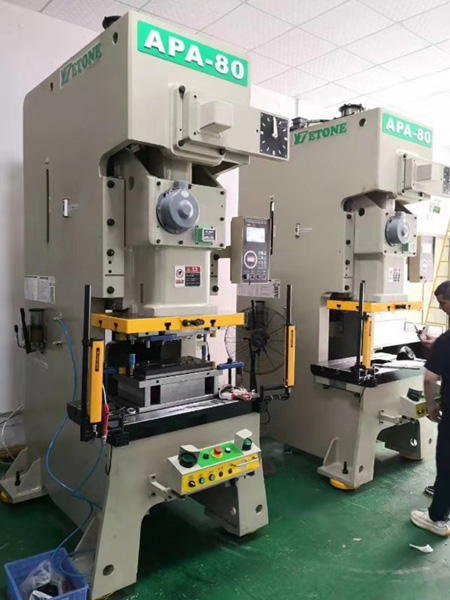

APA-80 |

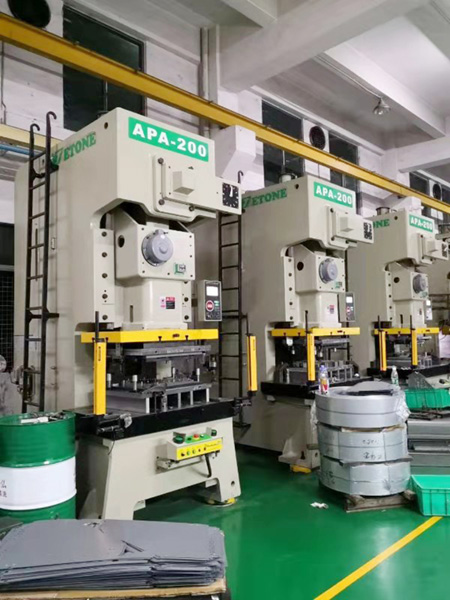

APA-200 |
