針對汽車投產前試制周期不斷壓縮這一行業背景，本文總結了汽車外覆蓋件沖壓模具在制作過程中面臨的課題與影響。經過探索與實踐，從模具設計、制造到新車試制，采取管理上與技術上的對策，使得新模具在投入量產后快速實現品質穩定與生產穩定。從中總結出一系列方法，能應用到其他新車模具的制作中。

隨著國內乘用車市場競爭越來越激烈，各大汽車生產商紛紛加快產品推陳出新的速度，進一步縮短新產品量產前的開發與試制周期。在這一背景下，汽車覆蓋件沖壓模具的制作與調試周期受到壓縮，量產初期產量快速提升，需探討出適合自身的方法，實現投產快速穩定，避免因投產初期品質與效率不佳造成的成本浪費，提升產品競爭力。

目前沖壓模具導入過程存在的問題與對策方向探討

模具投產穩定包括兩大方面：產品品質穩定與生產穩定。對過往車型投產前的準備工作進行總結分析，歸納影響投產穩定的課題，探討出四個對策方向，如表1 所示。

目標設定與推進體制建立

針對以上總結的課題，設定過程目標：①過往重點再發率為0。②模具出荷品質目標100%達成。③試作階段課題量產再發率為0。設定最終目標：模具投產達到量產穩定所花時間較過往車型縮短1 個月。

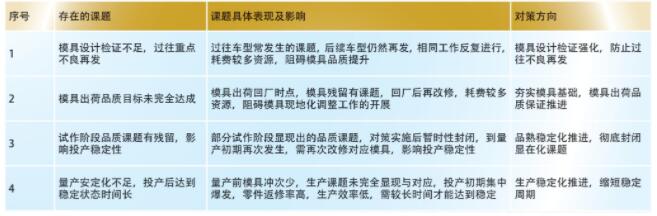

表1 課題與對策方向分析表

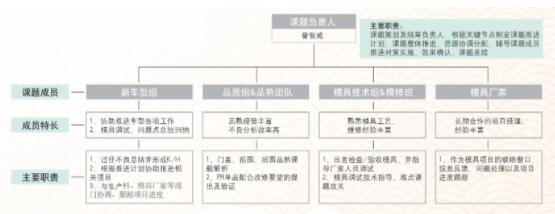

為確保課題得到有效推進，需統籌相關領域資源，建立推進體制，如圖1 所示。

對策實施推進

模具設計檢證強化

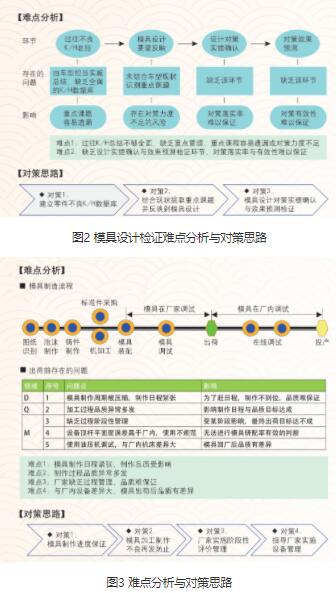

對策實施前，過往不良總結不夠全面，缺乏重點管理，重點課題容易遺漏或?qū)Σ吡Χ炔蛔?，缺乏設計實績確認與效果預測檢證環節，對策落實率與有效性難以保證。造成同一難點課題連續幾個車型都有發生，事后對策補救，影響模具的進度，導致其他針對模具穩定性的工作推后，影響模具投產穩定性和效果。難點分析及對策思路如圖2 所示。

針對這一點，實施模具設計檢證強化：

(1)團隊每位成員負責1 ～2 組零件，搜集該零件在過往車型發生的不良、產生原因、對策履歷、對策效果，形成知識點數據庫。

圖1 課題推進體制

(2)在建立好數據庫的基礎上，結合目前推進車型的產品特點與過往車型對比，預測可能出現的問題，并進行風險評估。提取出重點課題，形成設計要望體現到模具設計中，在模具設計中采取專項對策。

(3)專項跟蹤，并通過CAE 進行效果預測，后續模具制作階段的效果確認與修正，每項問題進行閉環管理。

過程目標達成確認：過往重點不良再發率為0，達成目標。

模具出荷品質保證，難點分析與對策思路

如圖3 所示，(1)模具制作進度保證：①與模具廠、鑄造廠共同總結過往車型主要鑄件不良，提前制定再發防止對策并落實，防止因鑄件不良造成的鑄件重鑄，影響模具制作進度。②長周期標準件提前確認規格與采購：向設計單位提前獲取模具標準件清單，識別采購周期大于1 個月的部品，與設計單位提前鎖定該部分標準件型號，提前實施采購，避免長周期標準件影響模具制作日程。

(2)防止模具加工制作不良再發生：聯合模具廠總結過往車型主要加工制作不良，提前制定再發防止對策并落實。

(3)模具廠家內部實施階段性評價管理：①模具各節點要求目標明確。②指導模具廠家建立各節點內部評價標準并實施。③廠家內部評價與主機廠出差檢查雙重保證。

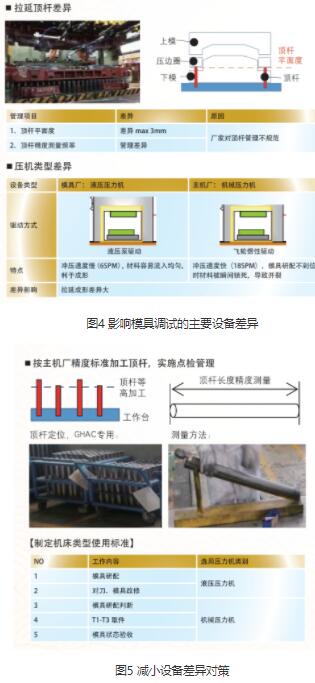

(4)指導廠家實施設備管理：指導模具廠家按主機廠的設備要求管理設備，縮小設備差異，并使用與主機廠相同類型的壓機進行驗收(主機廠往往使用機械壓機或伺服壓機，而較多模具廠使用油壓機)。影響模具調試的設備差異如圖4 所示，對策如圖5 所示。

過程目標達成確認：模具出荷品質目標100%達成。

品熟穩定化推進

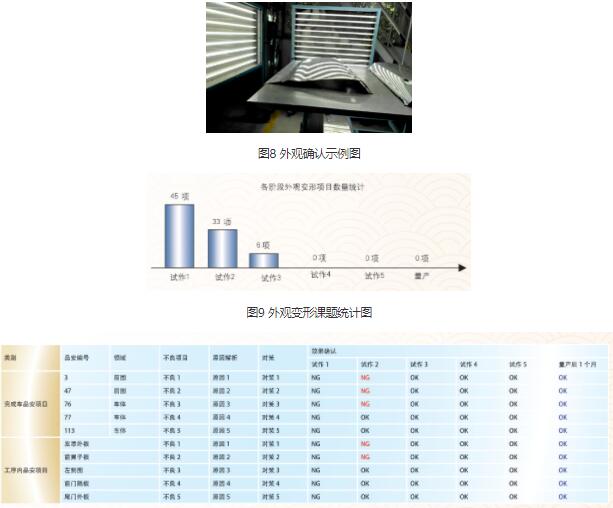

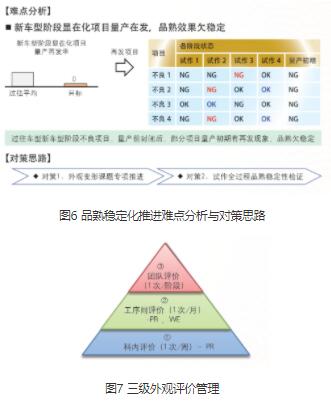

難點分析及對策思路如圖6 所示。(1)外觀變形課題專項推進：零件外觀變形是影響沖壓零件品質的一項重要不良，隨著模具的調試修整，產品外觀變形往往存在不穩定性。因此，為確保品熟穩定化，在每個試作階段，組織相關方對零件外觀實施三級評價(圖7、圖8)，形成專項項目，專項施策與效果跟進(圖9)，并對階段性結果的零件保留樣件，以便把握整個試作階段水平的穩定性，最終實現投產外觀品質穩定。

檢查方法通常使用光照評價法：當一束平行光照射到一個光順的面時，仍然會以平行的方式折射出來。如果遇到面不光順，則會出現散射，光照評價就是用光的反射原理進行的。

(2)試作全過程品熟穩定性檢證：各個試作階段，曾經出現過的不良項目，對策OK 后，下一階段繼續確認其效果，如出現反復，及時分析原因并進行施策，確保同一項目施策完畢后在后續各個試作階段均保持良好狀態，確保試作過程品熟穩定，如圖10 所示。

過程目標達成確認：試作階段課題量產再發率為0，達成目標。

生產穩定化推進

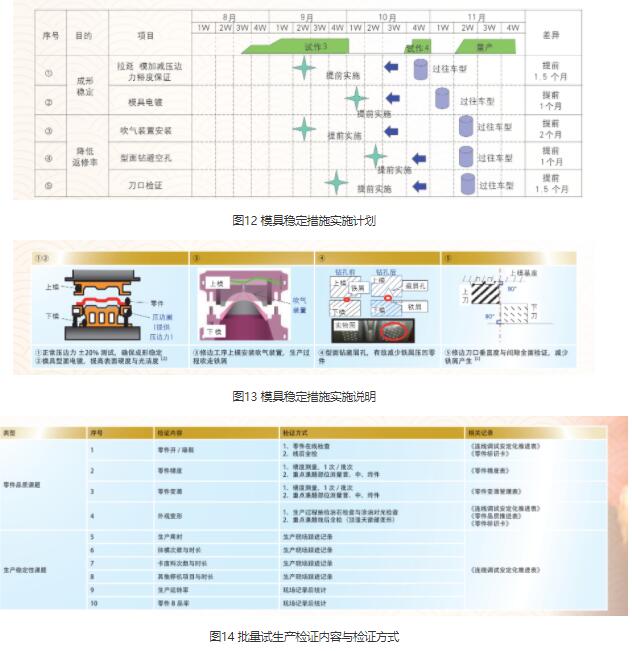

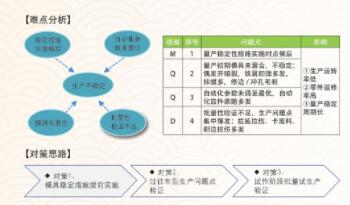

難點分析及對策思路如圖11 所示。(1)模具穩定措施提前實施：較過往車型提前1 ～2 個月實施模具穩定措施(圖12)，確保在模具量產前1 個月，模具處于穩定狀態。模具穩定措施包括以下5 點，如圖13 所示：①拉延模加減壓邊力裕度保證。②模具電鍍。③吹氣裝置安裝。④型面鉆避空孔。⑤刀口檢證。

圖11 生產穩定化推進難點分析與對策思路

(2)過往車型生產問題點檢證：總結過往車型投產初期多發問題并在新車型試作階段提前檢證，發現存在類似問題及時應對，縮短新車型生產穩定周期。

(3)試作階段批量試生產檢證：對應急速上升的產量爬升，在量產前提前實施批量生產檢證，生產課題提前顯在化與應對，縮短新車型生產穩定周期。檢證內容、檢證方式及相關記錄如圖14 所示。

效果確認及效益

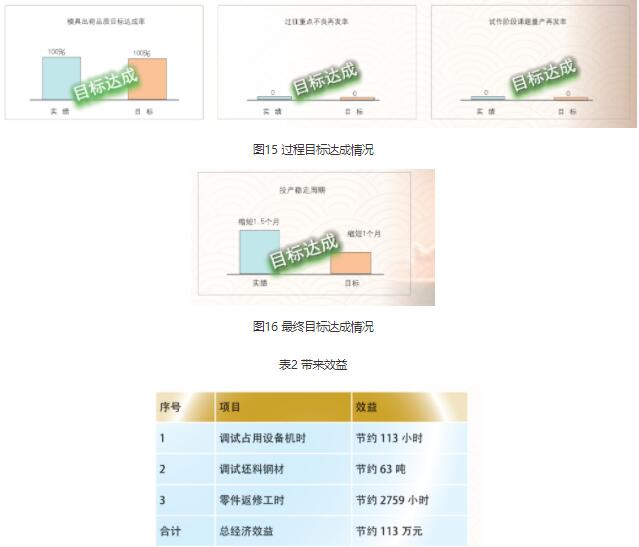

通過達成過程目標(圖15)，最終達成最終目標(圖16)：模具投產達到量產穩定所花時間較過往車型縮短1.5 個月，帶來效益如表2 所示。

結束語

本次探討以投產快速穩定為目標，進行新車型推進方法完善和優化，企劃和實施了一系列有效對策，實現車型投產達到量產穩定狀態的時長較過往縮短1.5 個月，打造高品質車型，為沖壓新車型導入樹立了新標桿，同時帶來可觀的經濟效益。所總結的經驗對日后車型導入在快速穩定方面起到寶貴的借鑒作用，可推廣應用。

譽智威

主要從事汽車外覆蓋沖壓件模具/檢具/工裝導入及新車試制等量產前的生產準備工作。
