《沖壓工廠基于數字化的模具差異化預防性維護體系的建立》(上)見《鍛造與沖壓》2020 年第22 期

實施推進

閉環控制管理

推動基于數字化的模具差異化預防性維護體系落地，閉環控制管理是核心。閉環控制就是將模具差異化預防性維護的理念利用“兩維修、兩維護、一改造”工作機制，通過數字化系統觸發不同類別的工單，利用PDCA 閉環管理實現定期對各類工單的追蹤、控制、案例總結、預防策略優化的過程管理。

在項目的實施與推進過程中，北京奔馳沖壓工廠以模具差異化預防性維護理念為基礎，按照時間周、月、年的層級分解指標任務，并對任務進行閉環控制管理與跟蹤(圖7)。

(1)根據年度任務指標以及上一年各生產線的運行狀態量化、制定本年度工作目標。在年底召開總結會，分析總結全年工作內容和年度指標的完成情況。

(2)將年度工作目標細化分布于各個月份，制定單月工作目標，在月底召開例會總結本月指標完成情況，并根據完成情況制定或調整下個月的工作目標。

(3)將每個月份的工作目標細化分布于各周，各周工作內容圍繞“差異化”理念，將具體的模具維修、維護工作以“兩維修、兩維護、一改造”的工作任務單形式展開。通過召開周例會總結一周以來的工作情況和工單任務跟蹤情況，根據本周實際情況制定調整下周的工作目標或跟蹤的問題。

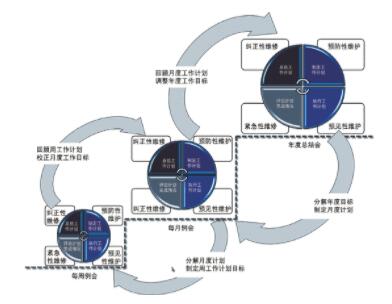

圖7 閉環控制管理流程

在“差異化”的理念下，通過聚焦模具每天生產表現和出現的問題、梳理識別模具潛在的停機風險點，制定緊急和糾正性維修方案，通過大數據積累分析，優化制定其他同類模具的預見性和預防性維護策略。

健全班組工作機制

推動“模具差異化預防性維護”理念的落地，健全班組工作機制是基礎。模修班組是模具維修、維護和改造的直接實施者，因此健全班組工作機制是項目實施與推進的基礎。在“差異化”的理念指導下，北京奔馳沖壓工廠模修工段從模具責任承包劃分到個人、內部培訓制度和Lesson Learned 經驗總結反饋等方面做出改進。

(1)模具責任劃分。

為了加快模修工對模具日常生產表現的熟悉程度和工作人員技能狀態，每條生產線的模具按照難易程度依據2 ～4 人的小組劃分責任承包(圖8)，這樣每個小組成員都有經驗豐富的老員工和技能還需要鍛煉學習的青年員工，“一老帶一新”的模式保證模具在線上生產和線下維修、維護都有負責人建立完善的模具檔案，實時記錄模具生產過程中出現的問題、制定對應的維修和維護策略。健全的模具維護信息記錄便于工程師對故障進行統計分析，合理制定預見性和預防性維護計劃。

圖8 區域劃分機制

在模具責任承包劃分的基礎上，引入考核激勵機制，由班長對各小組擔負模具的日常故障記錄表、故障原因及預防性維護計劃執行情況等進行抽查，檢查結果納入當年績效。

通過在班組實施模具責任與承包的劃分，優化了人員配置，加快了模具維修、維護的響應速度，相應的修正性維修計劃也得到了保證。同時模具檔案記錄為模具的生產表現的判斷提供了大量的數據基礎，形成了預見性維護的依據。通過統計分析相關模具故障規律，預防性維護計劃也得到了更好的修訂與完善，整體工作效率得到了很大提高。

(2)內部培訓制度。

針對日常模具故障、預防性維護和點檢中發現的各種問題，沖壓工廠模修工段建立了內部培訓制度，以實戰問題培養專家技能人才，以保障各項任務的順利完成。在模具承包責任劃分機制的基礎上，總結模具常見故障和維修問題，整個同類模具發生的共性原因，確定內部培訓內容。通過內部培訓反饋結果，由班長或工程師判定是否需要形成單點課程，單點課程可作為現場工作手冊指導班組工作。對于長期無法有效消除的故障，應建立持續性改進項目，根據項目難度確定項目負責人和參與人員，對模具進行改造從根源上杜絕故障的發生。由此反饋給新車型模具開發中加以設計優化。培訓效果需要班長和工程師最終進行考核，根據最終考核結果修正培訓流程，完善內部培訓的評價機制。以2019 年MRA 沖壓E 線為例，全年工作總結梳理各類單點課程及技術文件60 份，創新、改善項目5 份，全部形成現場指導手冊，極大地提高了班組的整體維修能力。

(3)Lesson Learned 經驗反饋。

模具停機故障的有些問題無法長期有效的消除，究其原因是在開發階段，模具的工藝和結構設計存在局限和缺陷，通過定期的匯總形成文件，在日常培訓總結同時，建立和模具開發設計部門生產規劃PP 的月度模具經驗Lesson Learn 反饋會，將實際發生的問題和一些經驗建議，反饋傳達至模具前期開發，在未來車型模具的設計和開發方面加以改進。

項目成果

本管理項目密切結合北京奔馳降本增效、精益管理的需求，系統地研究了序列化生產模具日常維修維護方面的管理能力問題，內容涉及模具差異化預防性維護管理工作思路及其推動落地方法研究，建立了與之配套的數字化系統，初步探索了智能維修，并成功在生產車間進行了示范應用驗證。

(1)創新地提出了模具差異化預防性維護的工作理念。

基于精益管理的思想，北京奔馳沖壓工廠創新地提出了模具差異化預防性維護的工作理念。通過維修、維護和改進三個環節的協調配合完成對設備的全方位管控，將維修人員從繁雜的被動維修工作中逐步解放出來，牢固樹立了預防維修的理念，創建“修好故障模具是能力，維護好模具不出問題是本事”的團隊文化，有力地保障了沖壓精益生產和產品質量水平。

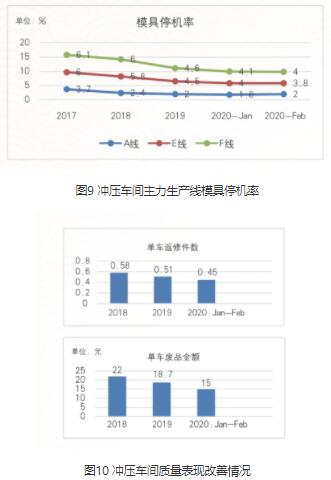

自項目2017 年啟動至2019 年實施完畢以來，沖壓工廠主力生產線生產停機率取得了明顯下降(圖9)，A 線由2017 年的3.7%降低至2019 年的2%以下，伺服線E 線由2017 年的6%降低至2019 年的4%以下；伺服線由2018 年投產時的6.02%降低至2019 年的4.12%；降幅分別平均為46%，33.3%和32.1%；同時沖壓件產品質量改善效果顯著，零件質量不斷提升，單車返修件數由2018 年的0.58 降至2020 年2 月的0.45；單車廢品金額由2018 年的22元降至2020 年2 月的15 元(圖10)。

(2)創建了一系列維修策略的推動落地方法。

在“兩維修、兩維護、一改進”工作理機制，引入閉環控制模型，通過逐級分解指標任務，周期性反饋工作成果為下個周期工作目標的制定提供依據，有效跟蹤管理目標完成情況，通過管控全局使維護工作落地、時效、可控。

在班組管理方面，模具責任承包劃分到個人、內部培訓制度和Lesson Learned經驗總結反饋等方面做出改進，加快維修反應速度，并對模具故障和運行狀態進行記錄跟蹤從而形成預見性維護和預防性維護的制定依據；內部培訓制度與人員能力等級評定制度的有效結合，能夠很大程度上促進班組成員學習的積極性，有助于培養高水平維修保障人才，提高班組整體處理技能能力。

同時，通過大力鼓勵技術人員持續消化吸收新技術以及建立創新改造項目，提升技術人員能力，為“兩維修、兩維護、一改造”的推動落地提供了強而有力的技術保障。

(3)建立了數字化的IT 模具維護管理系統。

根據模具差異化預防性維護的模型，建立了配套的IT 支持系統，實現了模具管理的數字化，具體包括工藝基礎、模具停機數據采集與分析、模具備件管理、模具維護維修工單觸發等核心模塊，實現生產線沖次和模具、備件、數據分析于一體，各功能之間的數據互聯，與模具工作的相關人員隨時從系統中可以查看模具相關信息，實現數據的共享。

(4)實際經濟價值評估。

據統計A 線平均停機成本1.3 萬元/h，E 線平均停機成本3.5 萬元/h，F(xiàn) 線平均停機成本4.6 萬元/h；核算上周末和平時加班全年按照260 個工作日，每天10+10 工作模式。2018 年初至2019 年底共計500 個工作日，A 線計算節約成本500×10×2×1.7%×1.2=204萬元；E 線停機節省成本500×10×2×2%×3.5=700萬元；F 線停機節省成本(2018 年因投產不計算在內)260×10×2×2%×4.6=478.4 萬元；合計2018 ～ 2019 年節省停機效益204+700+478.4=1382.4 萬元。

質量節約方面，單車返修件數由2018 年的0.58降至2019 年底0.45；單車廢品金額由2018 年的24元降至2019 年底15 元。沖壓單件返修成本計算，2018 年和2019 年共計生產整車分別為48 萬和56 萬輛，故返修節約0.07×(480000+ 560000)×25=182萬元；報廢成本節約3.3×(480000 +560000)=343.2萬元；合計質量方面每年大約節省升本101.5+ 191=292.5 萬元，質量合計182+292.5=474.5 萬元。

因此，通過基于數字化的模具差異化預防性維護體系建立項目的成功實施，2018 和2019 年北京奔馳沖壓工廠在效率和質量兩方面合計節省經濟效益大約為1382.4+474.5=1856.9 萬元。
