本文概括了大眾汽車車身銳棱造型的來源、工藝原理、維護方法、修復方法等，較全面的描述了銳棱工藝的全貌，論述了降低銳棱修復成本和縮短維修周期的方法，以及處理外板棱線對不齊問題的方法，可以在車身銳棱生產維護過程中起到指導作用。

銳棱成形的來源和意義

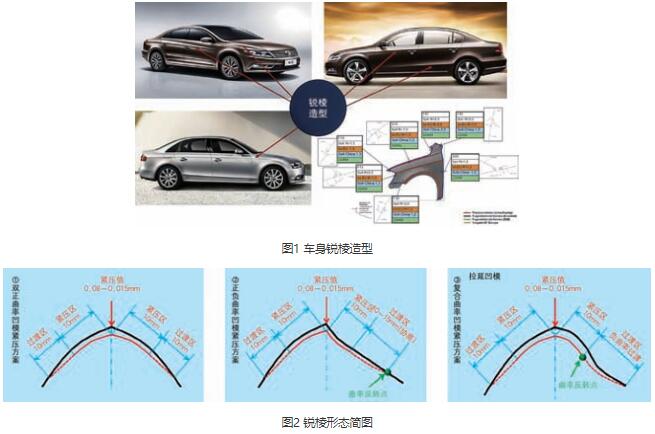

大眾集團采用獨具特色的銳利設計，將展示車身特色棱線即特征線的銳度R 做到接近0值(文中簡稱“車身銳棱”)，使汽車更加硬朗、有型、時尚、動感(圖1)。這些棱線除了具有對汽車型面轉折的標識作用以外，還攜帶了大量的設計語言、品牌、空氣動力學和制造工藝等與造型設計相關的信息。

大眾集團的銳棱概念起源于希臘藝術和產品奧迪特評審體系的融合，車型棱線和制件匹配圓角要求越來越小，逐步進化成獨特的銳棱工藝，近十年來大眾汽車設計語言也由圓潤飽滿過渡到棱角清晰的個性化、動感化、新潮化，并一直將風格延續至今。銳棱車型的棱線一般在車的中上部貫穿車身，整體線條流暢簡潔，線條與尾部造型交相輝映，形成濃縮的空間深度感和強烈的視覺沖擊力，充分地表現出車身各部位相互疊錯起伏的層次關系，車身輪廓運用側面輔助銳棱，從視覺上降低了整車的重心。通常圓角半徑小于等于6.5mm、弧長小于2.5mm 的棱線就可以稱之為銳棱，近年大眾集團車型的車身銳棱圓角半徑多在3mm 左右。

銳棱成形的原理及特點

銳棱的成形原理

銳棱成形跟凸凹模的曲率有關，根據銳棱形態可分為三種，雙正曲率、正負曲率、復合曲率，如圖2所示。目前大部分銳棱模具，均為雙正曲率，成形過程中，板料包裹凸模流動，制件銳度由凸模銳度決定。

銳棱按成形方式可分為兩大類，一類是拉延直接成形，另一類是拉延預成形后在后序二次整形。二次整形法的銳棱可以獲得比一次拉延成形更加犀利和流暢的視覺效果。

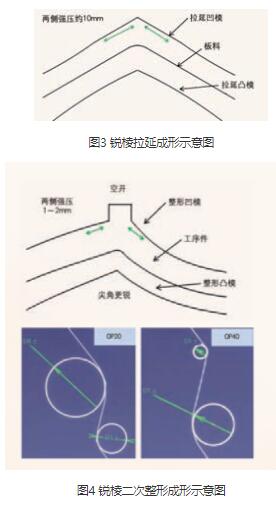

拉延模一次成形，通過板料拉伸走料成形。在凸模凹模工作下死點時，銳棱兩側10mm 左右進行強壓，間隙為0，制件棱線兩側著色均勻，如圖3 所示。

二次整形法的棱線先通過拉延模進行預拉延，通過后序第二次整形，使制件銳棱達到設計要求。銳棱尖角銳利，能夠達到R0.5+料厚。且能實現制件多條棱線設計的需求，缺點是精度要求高、棱線區域回彈大，如圖4 所示。

一汽—大眾公司從2011 年高爾夫6 車型上開始采用銳棱技術，銳度逐步提升，工藝逐漸進步，從單一的拉延銳棱工藝過渡到二次整形銳棱工藝，沖壓成形材質也從鋼板過渡到鋁板，均取得了成功。

在實際的工裝中，銳棱需通過極限的沖壓件模具制造工藝實現(圖5)：先將模具的凸模棱線R 挑銑為零，并用凹模配合凸模棱線R 進行強壓成形，使沖壓板料充分包裹棱線R 成形出極銳利的造型，來實現車身零件的銳棱效果。銳棱成形圓角較小違背常規的沖壓原理，不利于板料的拉深成形。銳棱制件最主要缺陷是：拉裂、縮頸、滑移線、暗坑、回彈等。在銳棱研修時，為了能夠保證得到更加清晰完好的銳棱，凸模和凹模強壓位置必須100%著色，并且要達到極高的光潔度，否則在制件上會產生缺陷，銳棱處研修所需時間是其他同等面積研修的4 ～5 倍。

銳棱日常維護及監控方法

圖5 模具銳棱工藝

Dassault Systèmes是全球PLM解決方案的領導者，公司的解決方案可以簡化系統的設計、模擬和制造，使各種行業不同規模的企業能夠數字化地定義和模擬產品、制造流程和資源、產品維護和再利用。其PLM產品由CATIA?、ENOVIA?、DELMIA?、SIMULIA和3D VIA?等品牌組成。

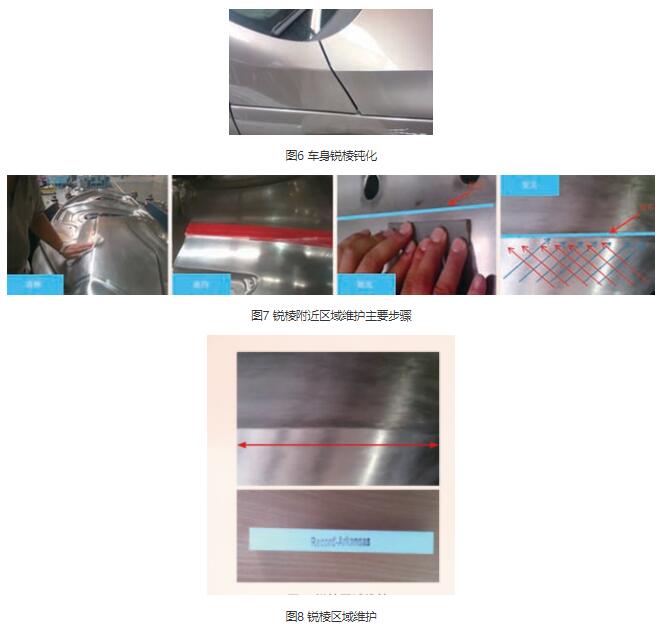

如上所述的沖壓模具銳棱成形工藝，在實際生產中面臨維護難題：銳棱成形區的模具棱線R 過銳，在高速、高壓的沖壓生產條件下易磨損，磨損后的模具棱線R 會導致生產狀態變化和沖壓件棱線效果的變差，反映到整車上會導致車身棱線變鈍、棱線銳度不均勻等質量問題，如圖6 所示。所以需要建立一套穩定可靠的日常維護和監控方法，盡量避免缺陷發生。

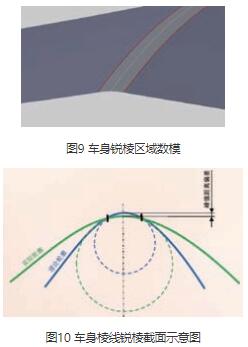

為了避免銳棱出現質量問題，需要定期對銳棱外表面件和銳棱模具進行監控，以達到提前預警的目的。銳棱尖銳的造型方式導致三坐標測量設備無法對其進行測量。因此需要用光學掃描的方式來測量和判定其狀態的好壞。銳棱磨損的根本原因是棱線截面圓弧R變鈍(圖9、圖10)，磨損后，理論數模的銳棱輪廓線R1(藍色)變大為實際的銳棱輪廓線R2(綠色)。因此， R1 ～R2 的差值定義為檢測弦長(Inspection Widths)作為衡量銳棱變化的評價值。

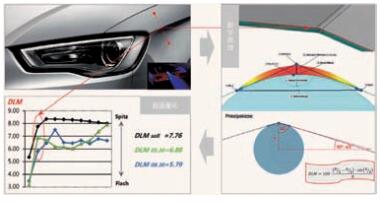

伴隨著銳棱造型變化和工藝的發展，現行的銳棱評價參數又引入了圓弧角度α 的因子，并通過數學公式表達成為棱線銳度特征值(DLM)使銳棱評價更加客觀和準確，DLM 值越大，棱線的目視效果越尖銳，如圖11 所示。

圖11 車身銳棱DLM 評價方法

銳棱的修復方法

沖壓模具銳棱在服役期內面臨著雜物墊傷、打磨損傷等意外損傷問題，以及沖程次數增加引起銳棱磨損的問題，而由于銳棱成形工藝的特殊性，無法用常規方法修理(若局部修理會產生嚴重質量缺陷)。通常對于銳棱修復，考慮到銳棱區域局部燒焊研修會帶來變形、裂紋、氣孔等表面缺陷及鉗工手工修復難度高等風險，德國大眾方面往往采取模具復制或模具整體降銑，重新研配兩種方式。但這兩種方式成本高、周期長，無法滿足現有的生產需求，經過多年實踐探索，一汽—大眾模修自主研創出一整套銳棱快速修復方法，可將修復周期由3 個月降低到兩周，成本由100 萬元以上降低到20 萬元以內，該方法已申請國家發明專利。從工作對象角度可分為拉延修復法和整形修復法兩類。

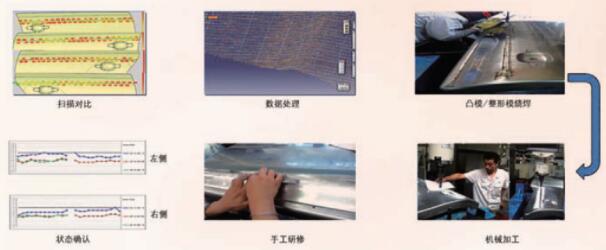

拉延修復方法：主要步驟包括前期掃描分析對比、數據處理、燒焊處理、機械加工、手工研修和最終狀態分析確認六大步驟，如圖12 所示。

圖12 車身銳棱快速維修步驟

其中關鍵步驟為燒焊處理以及手工研修環節。根據模具材質和坡口參數選擇合適的焊條(焊絲)進行焊接。焊接軌跡及焊接層厚度需遵循“焊絲封邊+分層焊接+分組焊接+分序焊接”焊接策略以避免焊接缺陷產生。研修時要整體均勻降高度，在某一范圍要交叉研修一遍，再整體輕輕光一遍。且兩次研修區域停止位置不重合。棱線處研修到最后要留量，用油石、合金研板順，防止棱線處被打低。最后整體到量連接上后，用油石包砂紙沾洗油整體拋光使整體順接好，砂紙由小號到大號依此類推。

整形修復法：車身銳棱經拉延模成形后，該銳棱區域還存在整形工序時，則優先采用后續的整形工序模具對棱線強壓整形修復方法來修復(恢復)沖壓模具銳棱(圖13)。整形工序模具比拉延工序模具優化風險小，調整更方便，因此車身銳棱有整形工序時，優先選擇整形銳化方法。該方法技術方案與拉延模棱線堆焊機加修復方法近似，但實施對象為整形工序模具。需注意，整形工序模具焊接時需選用硬度大一些的焊條(焊絲)。

銳棱Z 向調整方法

銳棱制件對焊裝的裝配工藝也有嚴格的要求。此前的裝配要求為保證制件形狀輪廓間隙和型面平度對齊即可；現今銳棱車型首先要保證的是銳棱交接處的Z 向?qū)R，其次，再調整制件輪廓間隙和型面間隙。新工藝標準使焊裝白車身的裝配順序發生改變，增加了許多基準點和基準面，增加了裝配難度和裝配時間。銳棱Z 向?qū)Σ积R的問題在批量生產過程中越來越多的出現，需要創新解決辦法。

某車型后蓋與側圍尾燈處棱線對不齊，偏差量1mm，影響整車美觀以及總裝調整工時，若根據產品面直接做回彈補償重構棱線將面臨A 面缺陷的極大風險，且可能引起其他的匹配問題，因此創造性的構思采用局部棱線偏移方法，在不改變當前產品狀態的情況下對棱線位置度進行局部調整。首先利用產品造型面的曲面特點，借助軟件進行模擬分析，將棱線下交叉面降低，降低后的新面與上面產生新交叉棱線，在目視位置將有明顯的上移效果，通過模擬計算和校核后確認，將棱線下平面降低0.4mm，可以得到棱線頂點上移1.0mm 的效果(圖14、圖15)。按照以上分析的方法進行拉延降形面，后序隨形處理得到了良好的優化效果(圖16)。

結束語

本文梳理總結了車身銳棱的概念、工藝、維護、優化等相關經驗和案例，伴隨著銳棱造型在汽車行業的廣泛應用，以及新材料的采用，未來車身銳棱工藝將會越來越成熟，也將會有更多的優秀案例和工藝方案出現。

馮銀成

主要從事沖壓模具的日常維修、保養工作，負責完成的模具裕度量化評價方法及預防沖壓件拉裂縮頸風險獲得一汽集團“我為開源節流獻一計”二等獎，“開源節流合理化建議明星個人”。
