前副車架上部主體件回彈消除方法研究

乘用車的安全性取決車架總成安全性,而整個車架總成中零件材料多為高強板,高強板零件尺寸的合格穩定直接決定車架振動試驗的合格數據,下面將詳細的說明通過零件掃描分析、提取回彈數據,并對拉延模具及整形模具型面進行回彈補償修改,消除前副車架上部主體件回彈缺陷的方法。

文/趙鋒·中國第一汽車股份有限公司

乘用車的安全性取決車架總成安全性,而整個車架總成中零件材料多為高強板,高強板零件尺寸的合格穩定直接決定車架振動試驗的合格數據,下面將詳細的說明通過零件掃描分析、提取回彈數據,并對拉延模具及整形模具型面進行回彈補償修改,消除前副車架上部主體件回彈缺陷的方法。

復雜成形的高強板前副車架上部主體件,造型角度差異性比較大,形狀復雜,一次成形難度大。尤其造型深度段差較大時出現的內部褶皺問題,四角回彈扭曲問題,處理起來更是困難。本文主要闡述TRIP600 高強板前副車架上部主體件一次成形過程中,左右兩側中部表面褶皺引起的回彈和四角回彈扭曲的優化方法。從產品造型、拉延模具及整形模具回彈補償、優化工藝控制等幾個方面,依托掃描分析,合理運用回彈系數,快速直接的解決了前副車架上部主體件回彈扭曲問題。

前副車架上部主體件回彈扭曲問題分析

問題描述

某車型前副車架上部主體件選用材料為DP590R,料厚1.2mm,出件后回彈嚴重,四角回彈區域在檢具上的S 面間隙超差,中部翻邊面不平正回彈,總成激光焊接間隙超差,如圖1 所示,直接影響整個車架總成的焊接尺寸,屬于整車安全不可接受缺陷。

圖1 前副車架上部主體件回彈示意圖

前副車架上部主體件回彈成因分析

我們在成因分析時,首先確認工藝設計合理性,再通過掃描分析,確認起皺對回彈的影響,確認最終產品變化趨勢,結合試制出件狀態,考慮實際出件狀態,分析變化趨勢,確定影響因素。

⑴工藝分析。工藝排布設計中,為了更好的保證制件的形狀與尺寸滿足設計要求,拉延模具設計成淺拉延結構,修邊為一次性外部修邊完成,翻邊整形同時進行,各個角度沖孔分為兩序完成,左右兩側對稱,前后兩側不對稱。

⑵實際出件掃描分析。實際出件掃描分析中,從正面狀態可以看出左右兩側正成形存在負向的回彈,反成形存在正向的回彈,且左右側不對稱;前后側正成形回彈方向不一致,且前后不均勻,如圖2 所示,不對稱的回彈會有扭曲趨勢,四角回彈狀態將不一致。

圖2 掃描分析中主體件正面狀態示意圖

實際出件掃描分析中,從側面狀態可以看出中部反成形存在正向的回彈,且不對稱,前后側正成形回彈方向不一致,且前后不均勻,如圖3 所示,不對稱的回彈會有扭曲趨勢,四角回彈狀態將不一致。

⑶試制件成形分析中,為了能夠利用簡易工裝壓出可以焊接試制的制件,以成形模具為胎模進行壓制,選用材料為DP590R,并采取封閉成形,來控制試制零件回彈。如圖4 所示,簡易工裝在慢速油壓機上階段性成形制件,定型比較穩定,但是左右兩側中部位置存在褶皺。

圖3 掃描分析中主體件側面狀態示意圖

圖4 試制中主體件成形狀態示意圖

⑷量產模具實際出件分析中,為了能夠利用標準工裝壓出可以匹配裝車的制件,用拉延模具進行壓制,選用材料為比DP590R 成形性更好的TRIP600,并采取封閉成形,來控制試制零件回彈,零件初期出件,中間特征圓角區域開裂,增加階段補料的工藝切口后,開裂消除,如圖5 所示,標準工裝在慢速油壓機上一次性成形制件,定型比較穩定,但是兩側中部自由狀態反成形區域出現起皺。

圖5 實際主體件成形狀態示意圖

由于前副車架上部主體件本身就屬于復雜成形件,再使用高強度板進行沖壓,工藝排布上必須要合理,并且要有可以進行補償?shù)恼喂ば颉嶋H出件后進行掃描分析,通過數據可以看出,由于造型復雜,成形深度相差較大,四角的回彈狀態并不均勻,并且無論是試制件還是實際出件左右兩側中部自由狀態反成形區域都存在起皺現象,位置一致對應。既然產品造型存在不對稱,四角造型深度不一致,就要充分考慮成形不均勻?qū)е碌木植砍尚尾怀浞?。既要保證左右兩側中部表面成形充分無褶皺,又要保證四角成形回彈穩定,產品造型必須進行優化,在保證工藝通過性的前提下進行合理的造型修改;在定型穩定的前提下,對拉延模具進行合理的回彈修改。并根據工藝排布中各個工序的影響進行合理的研磨符型,保證全序出件不發生強行變形的假象回彈現象。

對策實施及確認

整體方案

前副車架上部主體件回彈扭曲調試時,考慮產品造型影響,確定拉延模具回彈修改方向,消除翻邊整形模具回彈影響因素,在保證各個工序不發生強行變形的前提下,進行必要的工藝和模具修改,具體見表1。

一階段方案實施并確認

⑴拉延回彈補償設計。掃描數據顯示的偏差,依據TRIP600高強板的回彈系數(550MPa≤抗拉強度≤650MPa 的高強板回彈補償值取“回彈值的1.3 ~ 1.5 倍),計算得出回彈修改量,生成新的加工數據。

⑵ 拉延模具更改并出件確認。將拉延模具凸模立壁型面補焊,按照新數模加工,上模凹模鑲塊退火后,加墊片按新數模加工,壓邊圈保持原狀態不更改,如圖6所示,驗證出件四角S面間隙量控制在0.75mm以內,但是四角回彈量不均勻。

圖6 拉延模具回彈補償修改并出件確認示意圖

拉延模具根據新的加工數據進行數控加工,拉延模具調整后要出件確認,四角S 面間隙量穩定在0.75mm 以內,未達到數據要求,前側左右兩角與后側左右兩角回彈量不一致,需要將四角S 面間隙量偏差做到非夾緊狀態下0.20mm 以內。

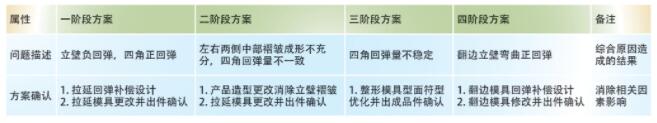

表1 回彈扭曲調試方案匯總


二階段方案實施并確認

⑴產品造型更改消除立壁褶皺。針對兩側中部自由狀態反成形區域的起皺現象,在保證左右兩側中部表面成形充分,四角成形回彈穩定的前提下,對產品造型進行優化,增加三條吸塑筋,提高回彈穩定性,如圖7 所示,產品造型增加三處吸塑造型。

圖7 主體件產品增加吸塑造型設計示意圖

⑵拉延模具更改并出件確認。拉延模具凸模立壁型面補焊,按照新數模加工,上模凹模直接按照新數模加工,如圖8 所示,驗證出件四角S 面間隙量合理在0.20mm 以內,但是四角定位孔中心出現0.75mm偏移量。

完成修改后,拉延模具造成的四角S 面回彈已經穩定的控制在0.20mm,成品件出現孔位偏移0.75mm,左右兩側狀態對應一致,這個時候可以考慮整形模具的因素,并進行相應的模具型面修整。

圖8 主體件拉延模具新增型面修改并出件確認示意圖

三階段方案實施并確認

拉延模具回彈修改后拉延件回彈已經非常接近理論狀態,但是批次出件仍有部分負回彈,所以對整形模具的上模型面圓角進行適當?shù)男拚?,來消除整形模具型面對制件四角回彈的干涉點,如圖9 所示。

調試至此,整形模具造成的回彈量變化已經消除,非夾緊狀態下四角S 面間隙量已經穩定的控制在0.20mm 以內,孔中心偏移控制在0.3mm 以內,成品件批次回彈穩定,數據合格穩定,四角狀態對應一致。接下來可以進行翻邊不平且正回彈的修改。

四階段方案實施并確認


圖9 主體件整形模具型面圓角修整并出件確認示意圖

⑴翻邊模具回彈補償設計。前副車架上部主體件翻邊翹曲回彈,激光焊搭接間隙為0.20mm,超差0.30mm,在保證四角數據不變的前提下,對翻邊模具進行反向造型的回彈補償設計,針對拉延成形完成一半深度,翻邊成形完成一半深度的設計,回彈對應的翻邊模具凸模立壁增加一條造型筋,反向造型補償進行回彈校正。反向造型區域翻邊間隙計算按照0.228 的數據進行反向造型的補償設計,模具本體補焊數控修改區域按照0.20mm 進行造型高度設計,模具鑲塊加墊數控修改區域按照0.20mm+0.05mm(擠壓緩沖量)=0.25mm 進行造型高度設計,造型寬度根據立壁彎曲區域?qū)挾仍O(shè)計。

⑵翻邊模具修改并出件確認。翻邊模具凸模立壁兩側型面補焊,按照新數模加工,立壁中部型面鑲塊加墊后直接按照新數模加工,驗證出件翻邊立邊翹曲回彈消除。至此制件整體出件狀態穩定,經過產品造型修改、兩側拉延回彈修改、整形模具符形修整、翻邊翹曲回彈修改,制件所有回彈區域狀態穩定,四角回彈數據基本一致,達到?jīng)_壓單件數據要求。修改過程即保持了批次出件穩定性,又保證了激光焊接質量,同時保證了整車安全性,如圖10 所示。

結束語

圖10 主體件出件穩定且總成焊接質量合格示意圖

通過復雜成形高強板回彈扭曲控制方法的研究,可歸納出高強板制件成形后回彈扭曲的調試思路:“合理的拉延回彈補償、合理的整形符型消除強行變形、合理的翻邊回彈補償”。通過該思路可以很好的解決復雜成形高強板零件回彈扭曲問題,該思路簡單易懂、清晰明了,可以有效的指導高強板零件調試。
